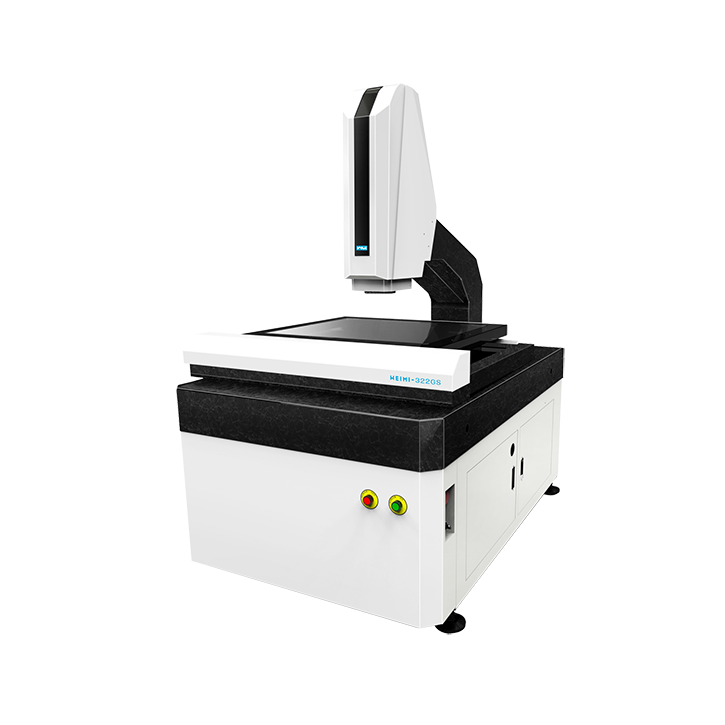

Weimi GS系列光学影像测量仪

运行更快速、更稳定、精度高
大理石底座、立柱、保证拥有极高的稳定性及刚性

仪器特点

■ 运行更快速、更稳定、精度高

■ 精度大理石底座、立柱、保证拥有极高的稳定性及刚性

■ 台湾高精度直线导轨和研磨级滚珠丝杆

■ 泰格全闭环伺马达,速度可调控,定位精度可达O.OO1mm内

■ weimiGS高精密非接触式光栅尺,分辨率0.0005mm

■ 自主研发weimi全自动变倍镜头,改变倍率不需要取比例尺,有节省校正时间、避免人为误差

■ 可选配英国Renishaw接触式探头

■ 可选配精密点激光/线激光

■ 适用于:PCR、LCD、TET、手机金属中框全尺寸等行业

型号参数

型号

WEIMI322GS

WEIMI432GS

WEIMI542GS

WEIMI652GS

WEIMI762GS

外型尺寸 L*W*H(mm)

950*520*1700

1150x720x1700

1250x820x1700

1450x1020x1700

1650x1220x1700

测量范围(mm)

X

300

400

500

600

700

Y

200

300

400

500

600

Z

200

200

200

200

200

工作台(mm)

工作台面

460*360

560*460

660*560

760*660

860*760

材质

00级大理石&QT500球墨铸铁/V型交叉导轨

00级大理石工作台/P级直线导轨

玻璃尺寸

360*260

460*360

560*460

660*560

760*660


承重

35kg(可定制)

总重量(kg)

300

500

650

750

850

影像测量及测量系统

CCD

weimi20 1/3寸彩色高分辨率摄像机 520TV线(可选配)

变焦物镜

自主研发weimi全自动变倍镜头

视频放大倍率

30-225X

物方视场

10.6-1.6mm

工作距离

90mm

线性精度(um)

X/Y精度≤3+L/200 Z精度≤5+L/50("L"指被测物体长度,单位mm)

重复精度(mm)

≤0.003

定位精度(mm)

0.001

照明

LED表面光及下光源,亮度可调

温湿度

温度范围:15-30°C,相对温度:20-80%(非冷凝)

电源

220V±10%(AC) 50HZ

机器功(w)

1550

1550

1850

1850

1850
